MessageSujet: LA FAMILLE DREYSE   Mar 23 Jan 2018 - 20:25

re ,

MOUSQUETON DREYSE MODE 1857

adopté le 9 avril 1857 par l’ AKO, il a été distribué à la troupe à partir de 1857. La fabrication totale s’élève à 39 629 exemplaires. Lors du conflit de 1870/71, il équipait les régiments de dragons et de hussards.

il possède une culasse cylindrique système DREYSE M 57 (longueur 130 m/m), le tenon support du levier d’armement assure le verrouillage. Le canon est poli blanc. Le cran de mire est fixe avec 1 feuillet mobile pour les distances de 150 m à 260 m. Les garnitures sont en acier sauf le pontet et la plaque de couche. La sous-garde comporte un double anneau tout est en acier qui assure la fixation. La crosse est en noyer huilé avec une joue sur la gauche .Un embouchoir en acier maintenu par une vis  protège le guidon.

FABRIQUANT : HERZBERG.

ANNEE DE FABRICATION : 1870.

ANNEE D’AFFECTATION : 1870.

AFFECTATION : 1.D.4.31.    (Régiment de dragons Lituaniens N° 1)

N° DE SERIE : 4262.

CALIBRE : 15,43 m /m.

NB DE RAYURES, PAS et SENS : 4 au pas de 732 m/m à droite.

LONGUEUR TOTALE : 0,81 m.

LONGUEUR CANON : 0,39 m.

POIDS : 2,4 kg.

SYSTÈME DE PERCUSSION : à aiguille.

SYSTÈME DE CHARGEMENT : au coup par coup.

SYSTÈME DE VISÉE : à cran de mire fixe à  150 m avec un  feuillet à 260 m.

SYSTÈME DE SÉCURITÉ : lanière de cuir empêchant la perte de la culasse pendant le service à cheval.

MARQUAGES :

Sur la boite de culasse : à gauche le marquage HERZBERG a /N et à droite 1870.

ACCESSOIRES : lanière de cuir de maintien de la culasse.



























Marquage régimentaire sur la crosse:  1.D.4.31.

cordialement

PRUSSIEN86
/biere/
Revenir en haut Aller en bas
solferino59

avatar

Nombre de messages : 193
Age : 58
Localisation : Haute-Savoie 74
Date d'inscription : 25/01/2017

MessageSujet: Dreyse   Mar 23 Jan 2018 - 21:01

Bonsoir

Merci pour ces informations sur le système Dreyse Very Happy
En 1870 quel fusil était le plus répandu dans les troupes Prussiennes , le 1841 ou le 1862 ?

Merci

Cordialement

Fred
Revenir en haut Aller en bas
PRUSSIEN86



Nombre de messages : 198
Age : 56
Localisation : DANS LES CHEMINS DU HAUT POITOU
Date d'inscription : 25/11/2012

MessageSujet: LA FAMILLE DREYSE   Mar 23 Jan 2018 - 21:18

re ,

le modèle 41 était le plus courant

cordialement

PRUSSIEN86 /biere/
Revenir en haut Aller en bas
solferino59

avatar

Nombre de messages : 193
Age : 58
Localisation : Haute-Savoie 74
Date d'inscription : 25/01/2017

MessageSujet: Re: dreyse 1841   Mar 23 Jan 2018 - 21:30

PRUSSIEN86 a écrit:
re ,

le modèle 41 était le plus courant

cordialement

PRUSSIEN86 /biere/

Merci , je vais donc m'orienter vers un 1841 , il en passe justement un en vente aux enchères en fin de semaine !

Cordialement

Frédéric




Dernière édition par solferino59 le Sam 12 Mai 2018 - 7:35, édité 1 fois
Revenir en haut Aller en bas
PRUSSIEN86



Nombre de messages : 198
Age : 56
Localisation : DANS LES CHEMINS DU HAUT POITOU
Date d'inscription : 25/11/2012

MessageSujet: LA FAMILLE DREYSE   Mer 24 Jan 2018 - 14:32

Re,

CARABINE DE CHASSEUR MODÈLE 1854

elle fut  adopté le 22 mars 1855 par l’ AKO, elle a été distribuée dans les régiments de chasseur de 1856 à 1866 et à partir de 1859 dans la marine (1348 exemplaires). La fabrication totale s’élève à 13 797 exemplaires. Lors du conflit de 1870/71, elle équipait la marine impériale et 12 449 exemplaires furent modifiés en fusil de pionner modèle 1869 U/M et distribué dans les régiments de pionniers.

elle possède une culasse cylindrique système DREYSE M 54 (longueur 169 m/m), le tenon support du levier d’armement assure le verrouillage. Le canon est bronzé. Le cran de mire est fixe avec 4 feuillets mobiles pour les distances de 225 m à 560 m. Les garnitures sont en laiton et le pontet a un repose –doigts. La sous-garde et la plaque de couche sont en acier. La crosse est en noyer huilé avec une joue sur la gauche. La baguette fait office de baïonnette, elle est rétractable dans le fut et un verrou situé sous le canon assure son blocage.

TYPE : carabine de chasseur  DREYSE Modèle 1854.

FABRIQUANT : SPANDAU.

ANNÉE DE FABRICATION : 1857.

ANNÉE D’AFFECTATION : 1861.

AFFECTATION : I.M.D  815       ( Infanterie.Matrosen.Division  arme 815)

N° DE SÉRIE : 1718.

CALIBRE : 15,43 m /m.

NB DE RAYURES, PAS et SENS : 4 au pas de 732 m/m à droite.

LONGUEUR TOTALE : 1,24 m.

LONGUEUR CANON : 0,77 m.

POIDS : 4,5 kg.

SYSTÈME DE PERCUSSION : à aiguille.

SYSTÈME DE CHARGEMENT : au coup par coup.

SYSTÈME DE VISÉE :à cran de mire fixe à  225 m avec 2 feuillets avant de 300 m à 375 m et 2 feuillets arrière de 475 m et  560 m.

Sur la boite de culasse : à gauche un aigle aux ailes déployées sur marquage SPANDAU à droite 1857 et 1861.

ACCESSOIRES : baïonnette-baguette rétractable n° 1718 et 2 poinçons couronnés d’épreuve sur la tête de la baguette de nettoyage et son extrémité comporte une denture afin de fixer le chiffon.



















avec le modèle 1854 nous sommes à la période charnière du passage du fer fondu à l'acier, réel progrès du siècle dans la métallurgie avec les convertisseurs Thomas et Bessemer.

les canons seront dorénavant marqué STHAL à partir de 1856/57

cordialement

PRUSSIEN86 /biere/
Revenir en haut Aller en bas
PRUSSIEN86



Nombre de messages : 198
Age : 56
Localisation : DANS LES CHEMINS DU HAUT POITOU
Date d'inscription : 25/11/2012

MessageSujet: LA FAMILLE DREYSE   Mer 24 Jan 2018 - 19:36

Re,


FUSIL DE FUSILIER MODÈLE 1860

il fut adopté le 4 Août 1860 par l’ AKO, il a été distribué à la troupe à partir de 1861. La fabrication totale s’élève à 102 559 exemplaires. Lors du conflit de 1870/71, il équipa  les régiments de fusiliers des n°33 à n°40, 73, 80,86 et 108, et subit la modification BECK en 1871.

il possède une culasse cylindrique système DREYSE M 41 (longueur 240 m /m), le tenon support du levier d’armement assure le verrouillage. Le canon est bronzé. Le cran de mire est fixe avec 2 feuillets mobiles pour les distances de 250 m à 600 m. Les garnitures sont en laiton et le pontet a un repose – doigts. La sous-garde et la plaque de couche sont en acier, 2 guides en laiton assurent le maintien de la baguette. La crosse est en noyer huilé se terminant au bout du canon par un protége fut en laiton. Le maintien du canon est assuré par 2 tiroirs et la vis de fixation de l’anneau de bretelle et un tenon en T situé à la droite de la bouche du canon permet la fixation de la baïonnette.

TYPE : fusil de fusilier  DREYSE Modèle 1860.

FABRIQUANT : SPANDAU.

ANNEE DE FABRICATION : 1864.

ANNEE D’AFFECTATION : 1867.

AFFECTATION : S.S.R. 5.137.     (Régiment de Fusilier Saxon N° 108)

N° DE SÉRIE : 446.

CALIBRE : 15,43 m /m.

NB DE RAYURES, PAS et SENS : 4 au pas de 732 m/m à droite.

LONGUEUR TOTALE : 1,30 m.

LONGUEUR CANON : 0,79 m.

POIDS : 4,6 kg.

SYSTÈME DE PERCUSSION : à aiguille.

SYSTÈME DE CHARGEMENT : au coup par coup.

SYSTÈME DE VISÉE :à cran de mire fixe à  250 m avec un petit feuillet à 350 m et un grand feuillet avec un segment usiné dans le milieu à 450 m et un cran de mire supérieur à 600 m.

MARQUAGES :
Sur la boite de culasse : à gauche F.G Mod. 60   SPANDAU et à droite  1864 et 67.

ACCESSOIRES : baïonnette  Modèle 1860 à poignée laiton et forte lame avec le bout en langue de carpe avec marquages régimentaires F.R. 40.3.62.et  3 poinçons couronnés d’épreuve sur la poignée, sur la lame F. Horster de Solingen, 61 F.W et A couronnés. La baguette de nettoyage a une tête ronde et son extrémité comporte une denture afin de fixer le chiffon.



























ce fusil a une certaine élégance et on peut voir l’évolution de la ligne générale.

cordialement

PRUSSIEN86 /biere/
Revenir en haut Aller en bas
PRUSSIEN86



Nombre de messages : 198
Age : 56
Localisation : DANS LES CHEMINS DU HAUT POITOU
Date d'inscription : 25/11/2012

MessageSujet: LA FAMILLE DREYSE   Mer 24 Jan 2018 - 19:53

Re,

LE FUSIL DREYSE MODÈLE 1862

il fut adopté le 28 juillet 1862 par l’ AKO, il a été distribué à la troupe à partir de 1862. La fabrication totale s’élève à 372 085 exemplaires. Lors du conflit de 1870/71, il équipa les régiments d’infanterie de la garde et de la ligne du N°1 au 33.il subit la modification BECK en 1870.

il possédè une culasse cylindrique système DREYSE M 41(longueur 240 m/m), le tenon support du levier d’armement assure le verrouillage. Le canon est bronzé. Le cran de mire est fixe avec 2 feuillets mobiles pour les distances de 260 m à 600 m.le guidon est à 30m /m de la bouche, il sert de tenon de verrouillage pour la baïonnette. Les3 garnitures sont en laiton et le pontet à un repose –doigts. La sous-garde et la plaque de couche sont en acier. La crosse est en noyer huilé et possède 2 types de taille K.A ou LA.d’une différence de 20m /m.

TYPE : fusil d’infanterie  DREYSE Modèle 1862.

FABRIQUANT : SPANDAU.

ANNEE DE FABRICATION : 1868.

ANNEE D’AFFECTATION : 1870.

AFFECTATION : 24.R.4.164.      (Régiment d’infanterie brandebourgeois  N° 4)

N° DE SERIE : 5730.

CALIBRE : 15,43 m /m.

NB DE RAYURES, PAS et SENS : 4 au pas de 732 m/m à droite.

LONGUEUR TOTALE : 1,34 m.

LONGUEUR CANON : 0,85 m.

POIDS : 4,7 kg.

SYSTEME DE PERCUSSION : à aiguille.

SYSTEME DE CHARGEMENT : au coup par coup.

SYSTEME DE VISEE :à cran de mire fixe à  260 m avec un petit feuillet à 410 m et un grand feuillet avec un segment usiné dans le milieu à 450 m et un cran de mire supérieur à 600 m.

MARQUAGES :
Sur la boite de culasse : à gauche un aigle aux ailes déployées sur marquage F.W en dessous SPANDAU et B.G Mod. 62, à droite 1868 et 1870.

ACCESSOIRES : baïonnette  Modèle 1862 à douille et  virole médiane à lame triangulaire avec marquages régimentaires 4.164.et n° 5730, et 2 poinçons, a couronnés  sur le coude et sur la lame, R couronné et S 1. La baguette de nettoyage a une tête ronde avec une collerette d’arrêt et son extrémité comporte une denture afin de fixer le chiffon.



























avec l'adoption du modèle 1862, les lignes sont plus fluides et l'arme est bien usiné, ce qui en fait une arme bien équilibré et robuste.

cordialement

PRUSSIEN86 /biere/
Revenir en haut Aller en bas
PRUSSIEN86



Nombre de messages : 198
Age : 56
Localisation : DANS LES CHEMINS DU HAUT POITOU
Date d'inscription : 25/11/2012

MessageSujet: LA FAMILLE DREYSE   Mer 24 Jan 2018 - 20:05

Re,

LA CARABINE DE CHASSEUR MODÈLE 1865

elle fut adoptée le 16 Novembre 1865 par l’ AKO, elle a été distribuée à la troupe à partir de 1865. La fabrication totale s’élève à 23 261 exemplaires. Lors du conflit de 1870/71, elle équipa  les régiments de chasseurs de la garde et des N° 1 à 14.elle subit la modification BECK en 1870.

elle possède une culasse cylindrique système DREYSE M 65(longueur 190 m/m), le tenon support du levier d’armement assure le verrouillage. Le canon et la boite de culasse sont bronzés. Le cran de mire est fixe avec 4 feuillets mobiles pour les distances de 225 m à 675 m. Les garnitures sont en laiton et le pontet à un double repose doigts. La sous-garde et la plaque de couche sont en acier. La crosse est en noyer huilé se terminant au bout du canon par un protège fut en laiton. Le maintien du canon est assuré par un tiroir et par la vis de l’anneau de bretelle ,2 guides en laiton assure le maintien de la baguette, la crosse possède 2 tailles K.A  ou L.A d’une différence de 20 m/m.

TYPE : Carabine de chasseur DREYSE Modèle 1865.

FABRIQUANT : SOEMMERDA  F D.

ANNÉE DE FABRICATION : 1868.

ANNÉE D’AFFECTATION : 1869.

AFFECTATION : S.II.J.B.4.150.     (Bataillon de chasseurs silésiens N° 6)

N° DE SÉRIE : 1280.

CALIBRE : 15,43 m /m.

NB DE RAYURES, PAS et SENS : 4 au pas de 732 m/m à droite.

LONGUEUR TOTALE : 1,23 m.

LONGUEUR CANON : 0,77 m.

POIDS : 4,9 kg.

SYSTÈME DE PERCUSSION : à aiguille.

SYSTÈME DE CHARGEMENT : au coup par coup.

SYSTÈME DE VISÉE : à cran de mire fixe à  225 m avec 4 feuillets : le 1° à 300 m ; le 2° à 375 m ; le 3° avec un segment usiné dans le milieu à 450 m et un cran de mire supérieur à 525 m ; le 4° avec un segment usiné dans le milieu à 460 m et un cran de mire supérieur à 675 m.

MARQUAGES :

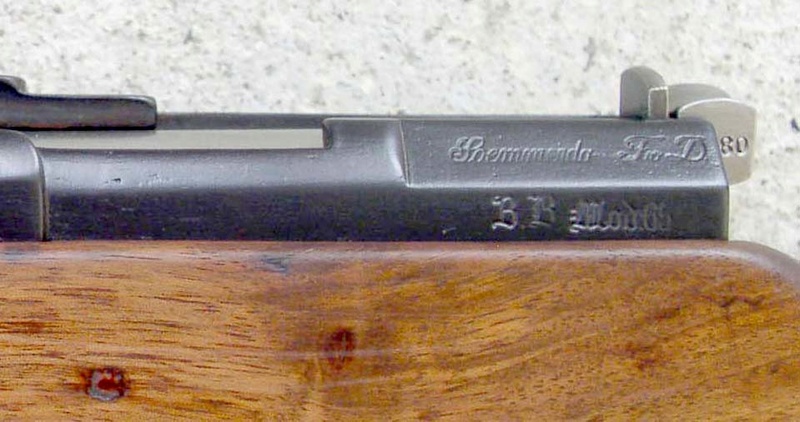

Sur la boite de culasse : à gauche SOEMMERDA.  F  D, en dessous B.B Mod. 65, à droite 1868 et 1869.

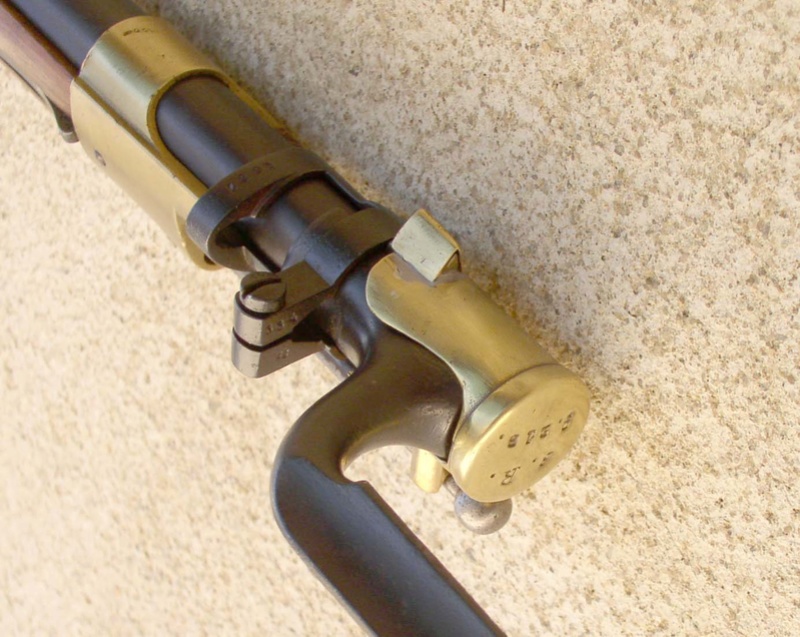

ACCESSOIRES : baïonnette  Modèle 1865 à poignée à tête d’aigle avec plaquettes en cuir quadrillée, lame à pointe en langue de carpe et forte gouttière avec marquages régimentaires 1.S.J.B.N° 5.4.59.et n° 1099, avec poinçon a couronné sur la poignée et sur la lame, Jung. G   Suhl, F.W. 65 a. La baguette de nettoyage une  tête ronde avec un collerette d’arrêt  et son extrémité comporte une denture afin de fixer le chiffon.































cette carabine est tout a fait dans le style germanique ... très chasse. sa finition est de qualité , je suis un accroc de ce modèle.

Cordialement

PRUSSIEN 86 /biere/
Revenir en haut Aller en bas
quarentroeunpourtro

avatar

Nombre de messages : 1882
Localisation : Mediolanum près Atrébatum
Date d'inscription : 20/11/2012

MessageSujet: Re: dreyse 1841   Mer 24 Jan 2018 - 22:11

Bonsoir à tous,
Merci beaucoup à Prussien86.
Superbe reportage sur le système Dreyse! /biere/
A conserver dans les annales du forum pour les connaisseurs.

Quaren'tro.

Revenir en haut Aller en bas
solferino59

avatar

Nombre de messages : 193
Age : 58
Localisation : Haute-Savoie 74
Date d'inscription : 25/01/2017

MessageSujet: Dreyse   Mer 24 Jan 2018 - 22:35

Encore merci pour ce super post avec de belles photos sur des armes que l'on connait peu !!!

Cordialement

Fred
Revenir en haut Aller en bas
PRUSSIEN86



Nombre de messages : 198
Age : 56
Localisation : DANS LES CHEMINS DU HAUT POITOU
Date d'inscription : 25/11/2012

MessageSujet: LA FAMILLE DREYSE   Jeu 25 Jan 2018 - 12:20

Bonjour ,

merci pour remerciements, il me reste encore quelques modèles à poster.

FUSIL DREYSE MODÈLE 1862 MODIFIE BECK (fabrication neuve)

il fut adopté le 28 juillet 1862 par l’ AKO, il a été distribué à la troupe à partir de 1862. La fabrication totale s’élève à 372 085 exemplaires. Lors du conflit de 1870/71, il équipa les régiments d’infanterie de la garde et de la ligne du N°1 au 33.Il a également été fabriqué neuf avec la modification BECK en 1870 mais ne sera pas utilisé pendant le conflit et les fabrications antérieurs seront modifiés au standard BECK en attendant d’être remplacé par le fusil MAUSER MODELE 1871 mais cela est une autre histoire.

Il possède une culasse cylindrique système DREYSE M 41(longueur 240 m/m) modifié BECK avec tête mobile et rondelle d’obturateur vulcanisée, le tenon support du levier d’armement assure le verrouillage. Le canon est bronzé. Le cran de mire est fixe avec une hausse à planchette mobile de 500 m à 1200 m . le guidon est à 30m /m de la bouche, il sert de tenon de verrouillage pour la baïonnette. Les 3 garnitures sont en laiton et le pontet à un repose –doigts. La sous-garde et la plaque de couche sont en acier. La crosse est en noyer huilé et possède 2 types de taille K.A ou LA.d’une différence de 20m /m.

TYPE : fusil d’infanterie  DREYSE Modèle 1862.

FABRIQUANT : ERFURT.

ANNEE DE FABRICATION : 1870.

ANNEE D’AFFECTATION : 1872.

AFFECTATION : 27.R.5.194.      (Régiment d’infanterie magdebourgeois  N° 2)

N° DE SÉRIE : 1637.

CALIBRE : 15,43 m /m.

NB DE RAYURES, PAS et SENS : 4 au pas de 732 m/m à droite.

LONGUEUR TOTALE : 1,34 m.

LONGUEUR CANON : 0,85 m.

POIDS : 4,7 kg.

SYSTÈME DE PERCUSSION : à aiguille.

SYSTÈME DE CHARGEMENT : au coup par coup.

SYSTÈME DE VISÉE : à cran de mire fixe à  250 m avec un petit feuillet a 400 m et la  hausse BECK avec planche à curseur mobile de 500 m à 1200 m.

MARQUAGES :

Sur la boite de culasse : à gauche un aigle aux ailes déployées sur marquage F.W en dessous ERFURT et B.G Mod. 62, à droite 1870 et 1872.

ACCESSOIRES : baïonnette  Modèle 1862 à douille et  virole médiane à lame triangulaire avec marquages régimentaires 5.194.et n° 1637, et 2 poinçons,L et l couronnés  sur le coude et sur la lame, G couronné et T.S. La baguette de nettoyage a une tête ronde avec une collerette d’arrêt et son extrémité comporte une denture afin de fixer le chiffon.Il possède un bouchon de canon  prevu pour le modèle 1862.






























La modification BECK du nom de son inventeur permettait de rendre étanche le fusil ( plus de fuite de gaz par le cône d(obturation comme sur les modèles antérieurs) et sa hausse plus élaborée permettait une meilleur précision avec la nouvelle cartouche modèle 1872 ( balle ensaboté d'un calibre réduit à 12 mm), amenant un gain de 50 m/s de plus en vitesse initiale et une trajectoire relativement plus tendu.

cordialement

PRUSSIEN86 /biere/
Revenir en haut Aller en bas
PRUSSIEN86



Nombre de messages : 198
Age : 56
Localisation : DANS LES CHEMINS DU HAUT POITOU
Date d'inscription : 25/11/2012

MessageSujet: LA FAMILLE DREYSE   Jeu 25 Jan 2018 - 12:35

Re ,

je continue avec les modèles des autres LAND.

FUSIL DREYSE MODÈLE 1862 DE FABRICATION BADOISE

La seule particularité pour ce fusil reste les marquages et poinçons de contrôles aux armoiries du Bade.

Il fut adopté le 28 juillet 1862 par l’ AKO, La fabrication totale s’élève à 372 085 exemplaires en plus de la fabrication des 16 000 exemplaires pour  l’armée Badoise à partir de mai 1867. Lors du conflit de 1870/71, il équipa les 2 régiments de la garde Badoise et de la ligne du N° 111 au 114 .il subit la modification BECK en 1870.

Il possède une culasse cylindrique système DREYSE M 41 (longueur 240 m/m), le tenon support du levier d’armement assure le verrouillage. Le canon est bronzé. Le cran de mire est fixe avec 2 feuillets mobiles pour les distances de 260 m à 600 m.le guidon est à 30m /m de la bouche, il sert de tenon de verrouillage pour la baïonnette. Les3 garnitures sont en laiton et le pontet à un repose –doigts. La sous-garde et la plaque de couche sont en acier. La crosse est en noyer clair huilé et possède 2 types de taille K.A ou LA.d’une différence de 20m /m.

TYPE : fusil d’infanterie  DREYSE Modèle 1862 Badois.

FABRIQUANT : SPANDAU.

ANNEE DE FABRICATION : 1864.

ANNEE D’AFFECTATION : 1867.

AFFECTATION : IV.4 C.16.      (Régiment d’infanterie Badois N° 112)

N° DE SERIE : 259.

CALIBRE : 15,43 m /m.

NB DE RAYURES, PAS et SENS : 4 au pas de 732 m/m à droite.

LONGUEUR TOTALE : 1,34 m.

LONGUEUR CANON : 0,85 m.

POIDS : 4,7 kg.

SYSTEME DE PERCUSSION : à aiguille.

SYSTEME DE CHARGEMENT : au coup par coup.

SYSTEME DE VISEE :à cran de mire fixe à  260 m avec un petit feuillet à 410 m et un grand feuillet avec un segment usiné dans le milieu à 450 m et un cran de mire supérieur à 600 m.

EPREUVE et POINCONS :
Sur la crosse : à droite sur le plat 2 poinçons, F. W et A couronnés L .A et sur la joue droite S couronné et dessous 3 poinçons, S.a.B. couronnés, les armoiries du bade avec ZD dans un cercle.
Sur le canon : à droite 6 poinçons, J. L. D. M. L. K couronnés et à gauche 1 poinçon F. W couronné ,un aigle héraldique avec les armoiries du bade et ZD dans un ovale et 0.59 et dessus STAHL avec un aigle héraldique .
Sur la boite de culasse : à droite 3 poinçons, M. B .B couronnés.

MARQUAGES :
Sur la boite de culasse : à gauche un aigle aux ailes déployées sur marquage F.W en dessous SPANDAU et B.G Mod. 62, à droite 1864 et à gauche 1867.

ACCESSOIRES : baïonnette  Modèle 1862 à douille et  virole médiane à lame triangulaire avec marquages régimentaires IV.4 C.16.et n° 259, et 2 poinçons, L et a couronnés, un ovale avec le blason badois  sur le coude et sur la lame, J et d couronnés et N D. La baguette de nettoyage a une tête ronde avec une collerette d’arrêt et son extrémité comporte une denture afin de fixer le chiffon.

















Il est intéressant de noter que sur ce modèle sa crosse semble être faite en fruitier.

cordialement

PRUSSIEN86 /biere/
Revenir en haut Aller en bas
PRUSSIEN86



Nombre de messages : 198
Age : 56
Localisation : DANS LES CHEMINS DU HAUT POITOU
Date d'inscription : 25/11/2012

MessageSujet: LA FAMILLE DREYSE   Jeu 25 Jan 2018 - 12:48

Re,

FUSIL D'INFANTERIE DE FORTERESSE MODÈLE LORENTZ TYPE II AUTRICHIEN MODIFIE DREYSE EN 1867

En 1866 après la prise d’environ 30 500 fusils du système Lorenz M 54 II, suite à la bataille de Sadowa, il fut décider de les modifier en système DREYSE. La modification  débuta en 1867 et se termina en 1869.
Elle se solda par un contingent de 30 500 fusils de défense de forteresses. Lors du conflit de 1870/71, il équipa les régiments d’infanteries de 2 ° ligne et de forteresses.

Il posséde une culasse cylindrique système DREYSE M 57(longueur 130 m /m) et tire la cartouche du mousqueton dreyse mod 57. Le tenon support du levier d’armement assure le verrouillage. Le canon est poli blanc.La hausse à 3 crans de mire est pliante avec un ressort qui possède un cran de mire fixe  pour les distances de 225 m à 675 m.Toutes les garnitures sont en acier. La crosse est en noyer huilé avec une joue sur la gauche. Le guidon sur le canon assure la fixation de la baïonnette M 54.

TYPE : fusil d’infanterie de forteresse Modèle 1854 LORENZ II Autrichien  modifié DREYSE en 67.

FABRIQUANT : SIMSON & LUCK de SUHL.

ANNEE DE FABRICATION : 1867.

ANNEE D’AFFECTATION : 1868.

AFFECTATION : 7. GG. 1.7.        (Régiment de grenadier de la garde de réserve N° 7)

N° DE SÉRIE : 1222.

CALIBRE : 15,2 m /m.

NB DE RAYURES, PAS et SENS : 4 au pas de 732 m/m à droite.

LONGUEUR TOTALE : 1,33 m.

LONGUEUR CANON : 0,87 m.

POIDS : 3 ,9 kg.

SYSTÈME DE PERCUSSION : à aiguille.

SYSTÈME DE CHARGEMENT : au coup par coup.

SYSTÈME DE VISÉE : à hausse pliante à ressort avec cran de mire fixe à  225 m  et planchette avec 3 crans de mire à la distance de 340 m ; 490 m ; 675 m.

MARQUAGES :
Sur la boite de culasse : à gauche S & L  SUHL  et à droite 1867 et 1868.

ACCESSOIRES : baïonnette  Modèle 1854 du système Lorenz II à virole de fixation et à lame cruciforme avec marquages régimentaires 62-63 :2 /60.4 avec F et * sur le coude. La baguette de nettoyage a sa tête en forme de clou avec un fort arrêt tronconique et son extrémité comporte une denture afin de fixer le chiffon.



































Il est remarquable cette propension Prussienne à racler les fond de tiroirs pour modifier et équiper ses troupes à peu de frais.

cordialement

PRUSSIEN86/biere/
Revenir en haut Aller en bas
PRUSSIEN86



Nombre de messages : 198
Age : 56
Localisation : DANS LES CHEMINS DU HAUT POITOU
Date d'inscription : 25/11/2012

MessageSujet: LA FAMILLE DREYSE   Jeu 25 Jan 2018 - 13:05

Re,

j'en terminerai avec les modèles wurtembourgeois qui possèdent intégralement leurs caractéristiques notamment pour le premier modèle issu du fusil à percussion modèle 1857 alors que le 2 modèle est de fabrication neuve tout en conservant ces particularités wurtembourgeoises ( hausse et pontet)

FUSIL WURTEMBOURGEOIS DREYSE MODE 1857/67

À la fin 1864 suite à la modernisation de l’armée Wurtembergeoise, le fusil d’infanterie M 1857 à percussion subit la modification DREYSE en 1867.La modification porta sur 24 000 exemplaires pour l’infanterie de ligne. Lors du conflit de 1870/71, il équipait  les 5 régiments de  l’infanterie de ligne et de la réserve.Il a été également modifié BECK en 1870.

Il possède une culasse cylindrique système DREYSE M 65 (longueur 190 m/m), le tenon support du levier d’armement assure le verrouillage. Le canon et la boite de culasse sont bronzée. Le cran de mire est à quadrant mobile pour les distances de 150 m à 750 m.Le guidon est usiné sur l’embouchoir, toutes les  garnitures sont en acier bronzé et le pontet à un repose –main. La crosse est en noyer huilé. Le tenon inférieur sur le canon assure la fixation de la baïonnette M 57.

TYPE : fusil d’infanterie WURTEMBOURGEOIS Modèle 1857/M67 DREYSE.

FABRIQUANT : KLETT et Cie.

ANNÉE DE FABRICATION : 1867.

ANNÉE D’AFFECTATION : 1867.

AFFECTATION : V. 2.7. 97.        (5° régiment d’infanterie Wurtembergeois)

N° DE SÉRIE : 7042.

CALIBRE : 15,2 m /m.

NB DE RAYURES, PAS et SENS : 4 au pas de 732 m/m à droite.

LONGUEUR TOTALE : 1,57 m.

LONGUEUR CANON : 0,84 m.

POIDS : 4,8 kg.

SYSTÈME DE PERCUSSION : à aiguille.

SYSTÈME DE CHARGEMENT : au coup par coup.

SYSTÈME DE VISÉE : à cran de mire à quadrant de 150 m à 750 m.

ÉPREUVE et POINÇONS :
Sur la crosse : à droite sur le plat 2 poinçons, F. W  couronnés.
Sur le canon : à droite 1 rameau et 1 couronne et à gauche le chiffre 2.
Sur la boite de culasse : à droite le chiffre 2 et 2 couronnes.

MARQUAGES :
Sur la boite de culasse : à gauche  K & C  à droite 1867

ACCESSOIRES : baïonnette  Modèle 1857 à virole de fixation avec marquages régimentaires 7.18.et n° 5351,
et 2 poinçons couronnés d’épreuve sur le coude.
La baguette de nettoyage à une tête cylindrique en laiton et son extrémité comporte une denture afin de fixer le chiffon.























Il est à noter que nous retrouverons la une de fusil à percussion hormis sa modification. les canons sur ces modèles restent très fin et sont moins robustes que les modèles fabriqués neufs et qui possèdent une section de canon plus forte.

cordialement

PRUSSIEN86 /biere/
Revenir en haut Aller en bas
PRUSSIEN86



Nombre de messages : 198
Age : 56
Localisation : DANS LES CHEMINS DU HAUT POITOU
Date d'inscription : 25/11/2012

MessageSujet: LA FAMILLE DREYSE   Jeu 25 Jan 2018 - 13:27

Suite et fin

FUSIL WURTEMBOURGEOIS MODÈLE 1868   (fabrication neuve)

Entre octobre 1868 et  février 1869 suite à la modernisation de l’armée Wurtembourgeoise, le fusil d’infanterie M 1868 sera fabriqué neuf à 6000 exemplaires pour l’infanterie de ligne. Lors du conflit de 1870/71, il équipait  les 5 régiments de  l’infanterie de ligne. Il a été également modifié BECK en 1870.

Il possède une culasse cylindrique système DREYSE M 65(longueur 190 m/m), le tenon support du levier d’armement assure le verrouillage. Le canon est bronzé. Le cran de mire est à quadrant mobile pour les distances de 150 m à 750 m. Les  garnitures sont en laiton et le pontet à un repose –main. La crosse est en noyer huilé. Le guidon est à 30m /m de la bouche, il sert de tenon de verrouillage pour la baïonnette mod 62.

TYPE : fusil d’infanterie WURTEMBOURGEOIS Modèle 1868 DREYSE.

FABRIQUANT : Oberndorf.

ANNÉE DE FABRICATION : 1869.

ANNÉE D’AFFECTATION : 1869.

AFFECTATION : 2. 1.133.   (Régiment d’infanterie Wurtembourgeois N° 2)

N° DE SÉRIE : 5246.

CALIBRE : 15,2 m /m.

NB DE RAYURES, PAS et SENS : 4 au pas de 732 m/m à droite.

LONGUEUR TOTALE : 1,34 m.

LONGUEUR CANON : 0,84 m.

POIDS : 4,5 kg.

SYSTÈME DE PERCUSSION : à aiguille.

SYSTÈME DE CHARGEMENT : au coup par coup.

SYSTÈME DE VISÉE : à cran de mire à quadrant de 250 m à 800 m.

ÉPREUVE et POINÇONS :

Sur la crosse : à droite sur le plat 1 poinçons  F. W  couronné.
Sur le canon : à droite 1 rameau et 1 couronne et à gauche le chiffre 2.
Sur la boite de culasse : à droite  2 couronnes.

MARQUAGES :

Sur la boite de culasse : à gauche  OBERNDORF  MOD 68 à droite 1869

ACCESSOIRES : La baguette de nettoyage a une tête ronde avec une collerette d’arrêt et son extrémité comporte une denture afin de fixer le chiffon.Une baïonnette du modèle 1862 se monte sur le canon.





















[/b]



Ce fusil n’était pas en bel état lors de sa récupération après quelques heures de restaurations j'ai pu le sauvé mais il me manque sa hausse sui spécifique ( si une bonne âme en possède une!!!!).

j’espère que ce post permettra de répondre à vos questions, il est bien entendu fait pour être compléter... sorter donc vos trésors de vos armoires:merci:

il est bien entendu évident que tous les modèles ne sont pas ici visualisé, il manque :

carabine de chasseur dreyse modèle 1849

fusil de pionner modèle 1869 U/M  dérivé du mode le de chasseur 54

fusil de pionner modèle 1869 fabrication neuve

et bien sur les modèles pour gendarmerie, douane etc...

et bien d'autres modèles des différents lands.

cordialement

PRUSSIEN86/biere/ /biere/ /biere/
Revenir en haut Aller en bas
solferino59

avatar

Nombre de messages : 193
Age : 58
Localisation : Haute-Savoie 74
Date d'inscription : 25/01/2017

MessageSujet: dreyse   Jeu 25 Jan 2018 - 13:32

Bonjour

Que dire !!!! magnifique collection d'armes qui ne sont pas des plus courantes Very Happy
Encore merci pour ce post .

Cordialement

Frédéric
Revenir en haut Aller en bas
MIMIESPASDAQUI

avatar

Nombre de messages : 1286
Age : 65
Localisation : jamais très loin de sa maison
Date d'inscription : 03/08/2009

MessageSujet: Re: dreyse 1841   Jeu 25 Jan 2018 - 13:53

Bonjour PRUSSIEN86 et MERCI pour ce dossier,

Salut à tous,


J'en ai presque un peu honte, tant ce modèle 1860 en ma possession n'a jamais fait l'objet de mes soins, mais je réponds à votre sollicitation  pour l'exhumation de nos "petits trésors".

Voici quelques photos où l'on n'y voit parfois pas très bien tant l'arme est sale. Si vous souhaitez quelques précisions je prendrai le temps de le nettoyer a minima pour vous satisfaire









Revenir en haut Aller en bas
PRUSSIEN86



Nombre de messages : 198
Age : 56
Localisation : DANS LES CHEMINS DU HAUT POITOU
Date d'inscription : 25/11/2012

MessageSujet: LA FAMILLE DREYSE   Jeu 25 Jan 2018 - 21:45

Bonsoir MIMIESPASDAQUI

merci pour le partage de ce fusil de fusilier modèle 1860 de fabrication SAARN /merci/

il est vrai qu'un rafraichissement lui ferait du bien //en travaux//

quel est son marquage régimentaire ?

cordialement

PRUSSIEN86 /biere/
Revenir en haut Aller en bas
MIMIESPASDAQUI

avatar

Nombre de messages : 1286
Age : 65
Localisation : jamais très loin de sa maison
Date d'inscription : 03/08/2009

MessageSujet: Re: dreyse 1841   Jeu 25 Jan 2018 - 22:58

[quote]quel est son marquage régimentaire ?[/quote

Gravé sur le retour de la plaque de couche :

FR 35
12.11



sur le côté droit d'autres poinçons sur la chambre et sous la hausse

Revenir en haut Aller en bas
solferino59

avatar

Nombre de messages : 193
Age : 58
Localisation : Haute-Savoie 74
Date d'inscription : 25/01/2017

MessageSujet: Re: dreyse 1841   Ven 26 Jan 2018 - 23:36

PRUSSIEN86 a écrit:
Bonsoir

+ 1 avec eugene savoy

en attente des photos car toujours instructif de voir ces pièces.

je ferais des que possible un post surs les différentes versions de dreyse cela pourra aidé les futurs dreyseux

Prussien86 /biere/

Bonsoir

Je n'ai pas tout compris !! le fusil est vendu donc pas de photos .

Cordialement

Frédéric
Revenir en haut Aller en bas
d14



Nombre de messages : 13
Localisation : Est
Date d'inscription : 22/07/2014

MessageSujet: Re: dreyse 1841   Mar 17 Avr 2018 - 0:04

Grand merci à PRUSSIEN86 pour cette magnifique présentation avec ces belle photos.
J'ai vu ce WE chez un ami un Dreyse Mle 1862. Si j'ai l'autorisation, je posterai des photos.
Sur la plaque de couche :

S . 7 . R.
   10./47.


Pouvez-vous me donner la sygnification.
Cordialement.
Revenir en haut Aller en bas
CLOVIS 57

avatar

Nombre de messages : 7465
Age : 63
Localisation : Reichsland
Date d'inscription : 24/09/2010

MessageSujet: Re: dreyse 1841   Mar 17 Avr 2018 - 8:52

/super/ bravo2/
Merci pour cette belle revue! Les Dreyse, un thème de collection a lui tout seul. /biere/
Revenir en haut Aller en bas
PRUSSIEN86



Nombre de messages : 198
Age : 56
Localisation : DANS LES CHEMINS DU HAUT POITOU
Date d'inscription : 25/11/2012

MessageSujet: Re: dreyse 1841   Mar 17 Avr 2018 - 17:51

Bonjours D14,

merci pour votre intérêt,

concernant la traduction du marquage de la plaque de couche de ce modèle de fusil

S.R.7.10.47

il s'agirait du 7 régiment saxon 10 compagnie 47 arme  créé le 02 06 1708  et stationné à Leipzig et qui deviendra après la création de l'empire allemand le 106° RÉGIMENT D' INFANTERIE SAXON KONIG GEORG.

Bien cordialement

et des photos pour compléter le post /merci/

PRUSSIEN86 /biere/
Revenir en haut Aller en bas
solferino59

avatar

Nombre de messages : 193
Age : 58
Localisation : Haute-Savoie 74
Date d'inscription : 25/01/2017

MessageSujet: Dreyse 1862   Mer 16 Mai 2018 - 15:43

Bonjour

Voici enfin le mien Very Happy

Il n'est pas exceptionnel , présence de troues de vers ! mais tout au même  numéro 1970/70 et avec un bon fonctionnement .
L'aiguille d'origine est bien présente mais cassé  /aerf/


Mais bon je l'ai eu avec la baïonnette à un prix asse doux pour ce type d'arme .












Cordialement

Frédéric
Revenir en haut Aller en bas
PRUSSIEN86



Nombre de messages : 198
Age : 56
Localisation : DANS LES CHEMINS DU HAUT POITOU
Date d'inscription : 25/11/2012

MessageSujet: Dreyse 1862   Mer 16 Mai 2018 - 16:50

Bonjour ,

jolie pièce jus....   un petit coup de jeunesse et il sera parfait

pour  refaire l'aiguille  voir ce lien http://www.acaup.net/fr/information/50681/collections


j'en suis l'instigateur

fiche rechargement dreyse modele 1862

bien cordialement

PRUSSIEN86 /biere/
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: dreyse 1841

Revenir en haut Aller en bas

dreyse 1841
Revenir en haut
Page 2 sur 3Aller à la page : Précédent  1, 2, 3  Suivant
 Sujets similaires
-
» Ligne : Anvers - New York - 1841
» Criquebeuf en caux LEMAITRE BIGOT 1774 1833 1841

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
 :: Militaria :: Le militaria antérieur à 1870-
Sauter vers:
